Los silenciadores de ventilación STOPSON Italiana están diseñados para reducir eficazmente el ruido generado por la descarga a la atmósfera de fluidos gaseosos presurizados, como aire, vapor, gas natural, nitrógeno, oxígeno, dióxido de carbono, etc.
Se instalan aguas abajo de cualquier equipo conectado a tanques de gas presurizados, para reducir el impacto acústico en el medio ambiente. Dependiendo de las necesidades, el silenciador se puede configurar para ofrecer un nivel alto o bajo de contrapresión, asegurando así el correcto funcionamiento del sistema.
La reducción del ruido se logra a través de dos principios complementarios:
Nuestros silenciadores pueden ser:
Dependiendo de la aplicación y los requisitos acústicos, se pueden lograr reducciones de hasta 75 dB(A).
Las aplicaciones típicas de los silenciadores de ventilación son:
Los silenciadores de ventilación están equipados con conexiones de cabeza estándar, soportes inferiores y tubería de drenaje
Información de tamaño
Para seleccionar el modelo más adecuado, es esencial tener los siguientes datos operativos y acústicos
Descripción y principio de funcionamiento
Los silenciadores modelo SPM son principalmente de tipo reactivo, pero también se pueden fabricar en una configuración mixta de absorción reactiva para cumplir con requisitos acústicos más estrictos. El fluido presurizado (aire, vapor, gas natural, nitrógeno, oxígeno, CO₂, etc.) entra a través de una boquilla de entrada y se expande en un difusor (si está presente), donde se obtiene la primera atenuación acústica.
Para lograr el nivel de ruido residual deseado, sigue una sección absorbente que consiste en material fonoabsorbente (lana de roca o vidrio) unida al cuerpo del silenciador por láminas de acero perforadas y, en el caso de altas velocidades de flujo, cubierta con tela de fibra de vidrio.
Aplicaciones típicas:
Configuración de entrada múltiple (opcional):En presencia de múltiples flujos, es posible adoptar una solución con múltiples boquillas de entrada, cada una con un difusor dedicado. A continuación, los flujos se transportan a una sección absorbente diseñada de acuerdo con la simultaneidad de los flujos, asegurando así el cumplimiento de los límites acústicos requeridos.
Diseño compacto y eficiente:Gracias a la alta eficiencia de los difusores y a la posibilidad de aceptar contrapresiones significativas, los silenciadores pueden fabricarse en forma cilíndrica o rectangular, con un diseño más ligero y cómodo, optimizado tanto acústica como mecánicamente.
Principales datos técnicos:

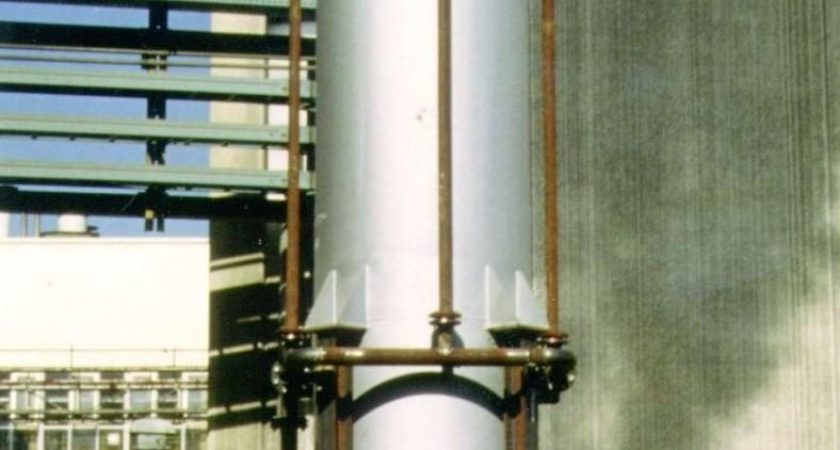

Estos silenciadores también están diseñados para tener en cuenta la expansión térmica de las tuberías aguas arriba: la boquilla de entrada puede actuar como punto fijo o estar equipada con juntas de expansión axiales o axial-radiales, evitando la transferencia de cargas de la tubería al silenciador.
Descripción y principio de funcionamiento
Los silenciadores modelo PSP están diseñados para aplicaciones con caudales más bajos y contrapresiones muy bajas. El fluido presurizado pasa a través de una cámara de expansión y una sección absorbente con material fonoabsorbente (lana de roca o vidrio), sostenida por chapa perforada y protegida con tejido de fibra de vidrio si es necesario.
El PSP 35 es un silenciador puramente absorbente y sin difusor con una cámara de expansión para reducir la energía acústica.
El modelo PSP 45 es de tipo mixto, con expansión gradual mediante cilindros concéntricos perforados y posterior sección absorbente, diseñada para garantizar una contrapresión mínima.
Aplicaciones típicas:
Diseño optimizado para baja contrapresión:La geometría interna está diseñada para minimizar la resistencia al flujo, al tiempo que mantiene un rendimiento acústico confiable. La construcción compacta hace que los PSP sean ideales para instalaciones donde se requieren soluciones ligeras, simples y de baja caída de presión.
Principales datos técnicos:
Los silenciadores de ventilación de Stopson están diseñados para permitir la expansión térmica entre diferentes partes. Debido a que son dispositivos abiertos a la atmósfera, no son necesarias pruebas de diseño y presión. Si no están directamente soportados por el tubo de entrada de fluido, los silenciadores proporcionan un punto estable. En este caso, se debe proporcionar un sistema de compensación de expansión térmica axial o axial/radial. Cuando se proporciona una junta de expansión de entrada, no debe llegar carga al tubo de entrada del silenciador desde la tubería de escape.
